產品概述HX301B-1A系列芯片，主要應用于燈帶恒流，車燈等低壓恒流??
產品說明：
????HX301B是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了HX301B支持寬電壓輸入，并可以提供非常穩定的恒流輸出。HX301B的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。HX301B極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。
產品特點：
HX301B單信道定電流驅動器
固定電流設計，不需要外加電阻設定電流
電源電壓范圍1.6V - 21V
輸出端承受電壓范圍0.1V - 21V
IC承受功耗典型250MW，最大極限350MW
VDD腳可做PWM調光
工作溫度-40℃ - 120℃
片間電流差異低于 ±3%
高電壓應用時芯片可串接使用*(單信道型態可串接)?
負載調變率1%/V
無鉛環保封裝
封裝形式? SOT23-3
訂購信息?
|
產品型號 |
封裝形式 |
封裝印字 |
包裝形式 |
包裝數量 |
環保信息 |
|
HX301B-1A10 |
SOT23 |
1A10 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A15 |
SOT23 |
1A15 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A20 |
SOT23 |
1A20 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A25 |
SOT23 |
1A25 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A30 |
SOT23 |
1A30 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A35 |
SOT23 |
1A35 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A40 |
SOT23 |
1A40 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A45 |
SOT23 |
1A45 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A50 |
SOT23 |
1A50 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A55 |
SOT23 |
1A55 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A60 |
SOT23 |
1A60 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A65 |
SOT23 |
1A65 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A70 |
SOT23 |
1A70 |
Tape Reel |
3,000/Reel |
無鉛 |
|
HX301B-1A75 |
SOT23 |
1A75 |
Tape Reel |
3,000/Reel |
無鉛 |
???1Axx表示輸出電流(可選范圍10mA-75mA)，每5MA分檔。
?特性名稱
代表符號
規格
單位
電源電壓
VDD
0 ~ 21
V
輸出端耐壓
VP
-0.1?~ 21
V
輸出電流
IP
150
mA
承受功率
PD
0.25(SOT23)
W
工作溫度
TOPR
-40~+120
°C
儲存溫度
TSTG
-60~+150
°C
直流特性???????????????????????????????????????????????????????
一般測試條件：Vdd=10V，Vp=2V，Ta=25℃，除非注明。
特性名稱
符號
測試條件
最小
典型
最大
單位
電源電壓
VDD
-
1.6
-
21
V
靜態電流
IDD
17V>V DD >2V
-
95
-
uA
輸出電壓
VP
V DD =5V,?I P ≈I Ptyp
0.1
-
21
V
輸出電流
IP
V DD =Vp=10V ?
10
-
75
mA
漏電
ILeakage
0.4V > VDD > 0V, VP = 15V
-
-
1
uA
電源電壓調整率
%/VDD
15V > VDD > 2.6V
-
-
±1
%/V
負載電壓調整率
%/VP
15V > VP > 0.3V
-
-
±1
%/V
溫度調整率
%/10℃
-
-
-
±0.25
%/10℃
芯片間電流差異
ISkew
-
-
-ws
5
%
??
??Note1：VP最小啟動電壓見下表：
型號
VP最小啟動電壓
單位
1A10
<0.10
V
1A15
<0.15
1A18
<0.20
1A20
<0.20
1A25
<0.25
1A30
<0.30
1A35
<0.35
1A40
<0.40
1A45
<0.45
1A50
<0.50
1A55
<0.55
1A60
<0.60
1A65
<0.65
1A70
<0.70
1A75
<0.75

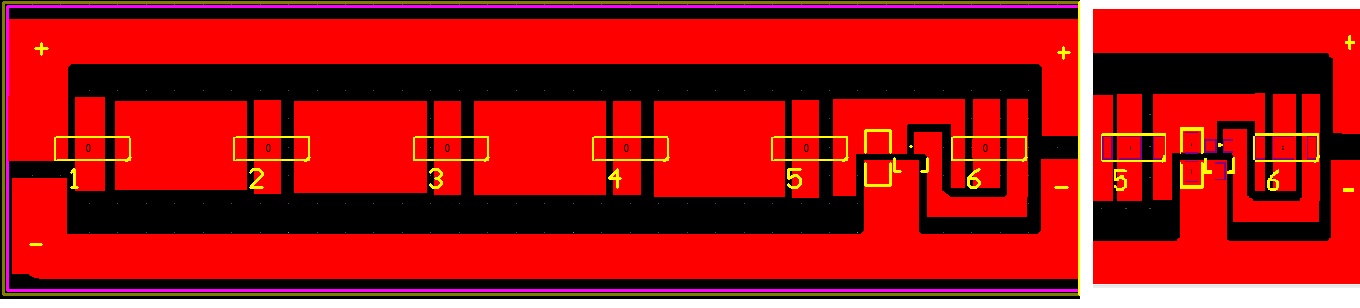

應用電路案例??????????????????????????????????????????????????????????????????????????

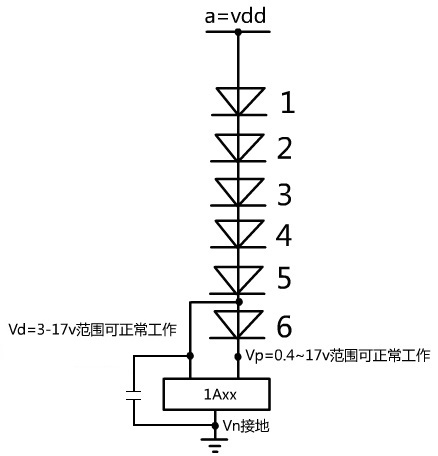

1)?固定恒流應用
極限特性 ??????????????????????????????????????????????????????

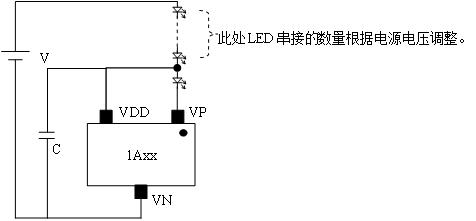

注: 1、輸入電壓大于Vled + Vvp總電壓
2、VDD與VN之間加1uf電容
附件是規格書下載
